Ép kim dập nổi: khi nào gộp hai hiệu ứng trong một lần ép

Đề bài: hộp quà cần ép kim dập nổi

Ví dụ: xưởng nhận đơn hộp quà cao cấp, khách yêu cầu logo vừa nổi khỏi mặt giấy vừa phủ nhũ vàng, số lượng lớn, tiến độ gấp. Thuận lợi là thiết kế chỉ có một vùng logo, nét tương đối dày. Trở ngại là máy ép đang bận nửa ca, và khách chưa chốt loại giấy. Sales phải báo giá trong hôm nay, mà hai phương án kỹ thuật cho ra hai cấu trúc chi phí khác nhau.

Quản đốc cần trả lời đúng một câu: hiệu ứng nổi và lớp nhũ có tạo trong cùng một nhịp ép được không, hay phải tách? Trả lời sai phía, báo giá sẽ lệch từ khâu làm khuôn đến khâu tính giờ máy.

Hai phương án: khuôn kết hợp và hai lượt riêng

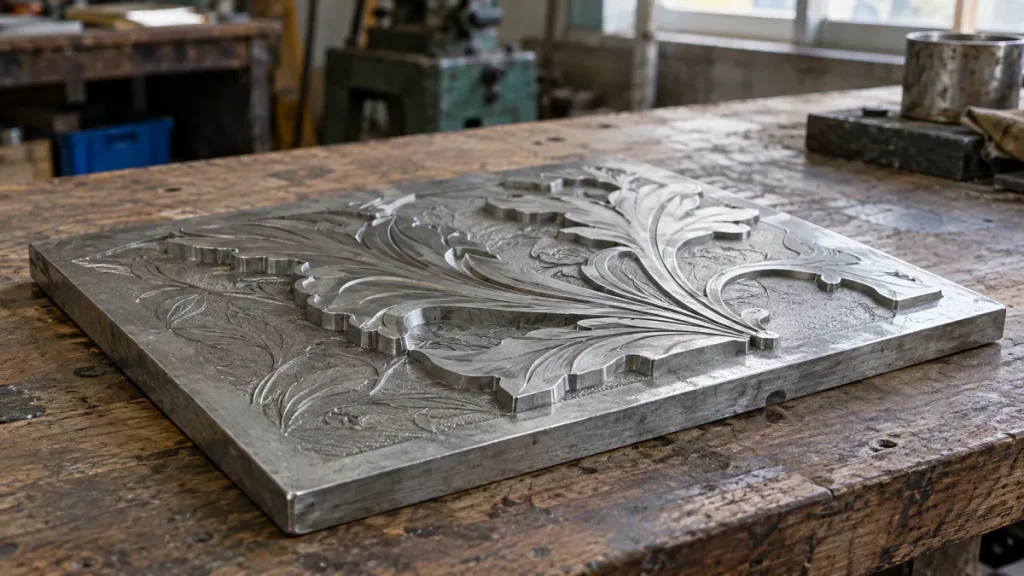

Phương án một lượt — khuôn kết hợp. Một tấm khuôn mang hai mức bề mặt: bậc cao mang hình cần nổi, bậc thấp là phần chỉ cần nhũ phẳng. Khi khuôn nóng khép lại, bậc cao vừa đẩy giấy theo hình vừa truyền nhũ tại vùng tiếp xúc; bậc thấp chỉ truyền nhũ. Vùng nổi đi kèm khuôn âm bản đặt phía dưới, ghép thành cặp khuôn âm dương giống mọi đơn dập nổi — nguyên lý cặp khuôn được giải thích trong bài dập nổi là gì. Toàn bộ hiệu ứng xong trong một nhịp ép, tờ giấy chỉ qua máy một lần.

Phương án hai lượt — tách riêng từng hiệu ứng. Lượt một chạy khuôn ép kim phẳng, lượt hai chạy cặp khuôn dập nổi, hoặc ngược lại theo thứ tự gia công của xưởng. Mỗi lượt chỉnh nhiệt, áp lực và tốc độ riêng, độc lập với lượt kia. Đổi lại, tờ giấy phải qua hai lần gá: mọi sai số căn giữa hai lần gá cộng dồn vào độ khớp giữa lớp nhũ và vùng nổi.

Cách phân tầng hai mức của tấm khuôn, và việc quyết định đơn nào đáng gộp hai hiệu ứng, nằm trong bài ép kim 2 tầng là gì; bài này giữ trọng tâm quyết định một lượt hay hai lượt theo đơn.

Đối chiếu một lượt và hai lượt theo tiêu chí xưởng

Con số cuối cùng của báo giá phụ thuộc đơn cụ thể, nhưng cấu trúc chi phí theo bảng trên là cố định: một lượt dồn khó khăn vào khâu khuôn, hai lượt dồn khó khăn vào khâu chạy máy. Cách đưa chi phí khuôn vào giá thành đơn được trình bày trong đưa chi phí khuôn vào báo giá đơn ép kim.

Chọn phương án theo thiết kế, chất liệu ép và máy

Ba đầu vào quyết định, theo thứ tự cần kiểm:

1. Thiết kế. Vùng nổi tách khỏi vùng nhũ phẳng, nét dày, khoảng chữ rộng là điều kiện tốt của khuôn kết hợp. Chi tiết mảnh đan xen hay cần độ sâu khác nhau theo vùng thì hai lượt dễ đạt hơn, vì mỗi lượt có thông số riêng.
2. Chất liệu ép. Giấy dày nhận độ sâu tốt và giữ cạnh nổi sắc; giấy mỏng buộc hạ độ sâu, khuôn kết hợp phải tính trước. Da và vải ít khi chạy kết hợp: bề mặt không đàn hồi đều như giấy, hai lượt dễ kiểm soát hơn.
3. Máy và số lượng. Đơn dài trên máy tự động giữ căn tốt là sân của khuôn kết hợp: mỗi tờ tiết kiệm một lượt chuyển. Đơn ngắn, máy cũ, hoặc xưởng phải gá lại giữa ca thì hai lượt an toàn hơn, nhất khi đã có sẵn một bộ khuôn từ đơn trước.

Nếu mục tiêu của khách chưa rõ là nổi hay ánh kim, ma trận chọn hiệu ứng theo mục tiêu thương hiệu trong chọn hiệu ứng gia công theo mục tiêu giúp sales chốt hướng trước khi bàn chuyện khuôn.

Khi đầu vào thay đổi

• Khách đổi giấy sau khi chốt khuôn kết hợp: độ sâu và lực ép đã ăn vào kết cấu khuôn, đổi sang giấy khác độ dày là phải hiệu chỉnh lại cặp khuôn. Đây là lý do phải chốt mẫu chất liệu trước khi đặt.
• Thêm một màu nhũ thứ hai: mỗi màu thêm một vùng khuôn và một nhịp nhả nhũ riêng; thiết kế nhiều màu thường đẩy phương án về hai lượt trở lên.
• Khách muốn đổi hướng tương phản, nhũ nằm trên vùng lõm: bài toán trở thành kết hợp ép kim với dập chìm, có phân tích riêng trong ép kim kết hợp dập chìm.
• Đơn tái chạy định kỳ: giữ lại cả bộ khuôn theo mã khách hàng; nếu đơn sau đổi giấy, kiểm lại tờ thử trước khi đưa khuôn lên máy.

Đúng và sai khi chốt một lượt hay hai lượt

Cơ chế một nhịp ép vừa truyền nhũ vừa tạo nổi

Trong khuôn kết hợp, hai việc xảy ra cùng lúc trên hai bậc bề mặt. Bậc cao chạm nhũ và giấy trước: lực dồn vào đây đẩy sợi giấy đi theo hình khuôn, đồng thời nhiệt xuyên qua màng nhũ làm keo hoạt động, dán lớp nhũ xuống đúng vùng tiếp xúc. Bậc thấp chỉ truyền nhũ phẳng. Vì thế nhiệt của khuôn phải đủ cho keo nhũ mà không quá mức làm nhũ lem, còn áp lực phải đủ tạo nổi mà không nghiền vỡ cạnh giấy — hai giới hạn này dễ đụng nhau hơn so với khuôn đơn hiệu ứng.

Theo hướng dẫn của Hiệp hội ép kim và dập nổi Hoa Kỳ (FSEA), kiểu khuôn kết hợp này là cách chạy chuẩn khi cần nhũ và độ nổi trong một lần ép: một khuôn nhiều bậc, nhiệt và lực cùng phục vụ hai hiệu ứng. KURZ ghi nhận quan hệ nghịch giữa nhiệt độ và thời gian tiếp xúc trong truyền nhũ nóng: nhiệt cao hơn cho phép thời gian ngắn hơn. Trên khuôn kết hợp, cặp thông số này phải khớp cho cả hai hiệu ứng, nên khi thử đầu ca cần đổi theo cặp thay vì vặn từng biến.

Đây cũng là lý do hai lượt dễ chỉnh: mỗi lượt có cửa sổ thông số riêng. Đổi lại, sai số căn giữa hai lượt cộng dồn; cách kiểm soát và xử lý độ lệch giữa các lần ép nằm trong căn chồng giữa in và ép kim.

Checklist chốt phương án với xưởng làm khuôn

Trước khi trả lời khách "một lượt hay hai lượt", đi đủ sáu điểm:

1. Xem file vector tách lớp: lớp vùng nổi và lớp nhũ phẳng đã tách riêng chưa, nét có đủ dày cho bậc nổi không.
2. Chốt mẫu chất liệu ép thật: tên giấy, độ dày, có lớp phủ gì bên dưới vùng ép.
3. Hỏi xưởng làm khuôn về độ sâu dự kiến của bậc nổi và số bậc khuôn cần cho thiết kế.
4. Ước cấu trúc chi phí: một khuôn kết hợp so với hai bộ khuôn, cộng giờ máy và nhũ của lượt thứ hai theo số lượng.
5. Đánh giá máy chạy đơn: nhiệt, áp và căn có ổn định suốt ca không, có phải gá lại giữa đơn không.
6. Ghi phương án đã chốt vào phiếu đơn và phiếu máy, kèm điều kiện duyệt tờ thử trên chất liệu sản xuất.

Áp dụng thực tế

Khi phương án một lượt thắng ở cả ba tiêu chí, bước tiếp theo là đặt khuôn kết hợp. Etch Lab sản xuất khuôn Magie ép kim 2 tầng gồm tầng ép kim và tầng dập nổi, tạo hiệu ứng nổi trong một lần ép, làm bằng quy trình ăn mòn trên tấm Magie nhập từ tập đoàn Vulcan. Gửi kèm file vector tách lớp và mẫu chất liệu ép để được tư vấn độ sâu và báo giá theo diện tích khuôn tại trang khuôn Magie ép kim 2 tầng.
