Máy ép kim thủy lực: nguyên lý, ưu nhược điểm

Máy ép kim thủy lực hoạt động thế nào

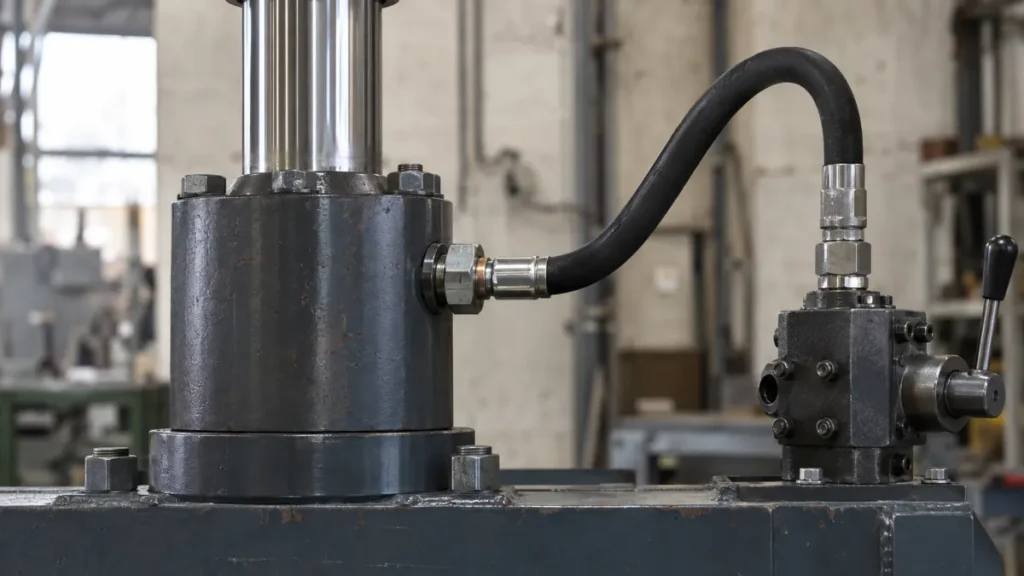

Bơm tạo áp suất trong dầu thủy lực, dầu đi qua van và ống dẫn đến xi-lanh, rồi piston biến áp suất đó thành chuyển động ép xuống bàn nhiệt. Theo nguyên lý Pascal, áp suất trong chất lỏng kín được truyền theo mọi hướng; vì vậy hệ có thể tạo lực ép lớn và kiểm soát được quá trình đi xuống, giữ lực rồi hồi về.

Trên máy ép nhũ, phần tạo lực chỉ là một nửa của kết quả. Khuôn phải gá phẳng, bàn nhiệt phải làm việc ổn định và cơ cấu cấp nhũ phải đi đúng nhịp. Bài máy ép kim tự động và bán tự động phân biệt ai cấp tờ, nhả nhũ và nhận tờ; thủy lực là cách tạo lực, không phải tên của một cấp tự động hóa.

Cơ chế truyền lực và điểm phải quan sát

Một vòng ép bắt đầu khi bơm đưa dầu vào buồng xi-lanh. Piston đi xuống, mang bàn ép hoặc cụm ép tới vị trí tiếp xúc với khuôn, nhũ và chất liệu ép. Van điều khiển quyết định tốc độ đi xuống, thời điểm giữ lực và hành trình hồi. Vì dầu gần như không nén được trong điều kiện vận hành, chuyển động có thể cho cảm giác chắc và đều khi hệ kín, dầu đúng mức và van hoạt động chuẩn.

Ba dấu hiệu cần quan sát khi chạy thử là độ thẳng của hành trình, độ đều trên toàn vùng ép và khả năng hồi về không giật. Vết ép thiên về một phía thường không thể giải quyết bằng việc chỉ tăng lực tổng; kỹ thuật viên cần kiểm đế gá, độ phẳng khuôn và bề mặt tiếp xúc trước. Thiết lập nhiệt, lực và khoảng tiếp xúc nên được ghi theo mẫu thử; phần nhiệt độ, áp lực và thời gian ép hướng dẫn cách tách từng biến số khi chỉnh.

So với máy cơ khí và máy khí nén

Máy cơ khí dùng cam, tay đòn hoặc trục để tạo hành trình ép; máy khí nén dùng khí nén điều khiển xi-lanh. Cả hai đều có thể phù hợp với ép nhũ, nhưng tính chất nguồn lực khác nhau. Máy thủy lực thiên về lực nén mạnh và khả năng giữ lực, trong khi cơ khí thường cho nhịp lặp gọn theo kết cấu, còn khí nén phù hợp nơi đã có hệ khí sạch và cần thao tác nhanh, nhẹ.

Đừng so sánh ba loại chỉ bằng cảm giác “mạnh hơn”. Hãy hỏi cụ thể: vùng ép có rộng hay không, chất liệu có cứng hoặc cần biến dạng không, tốc độ đổi đơn có quan trọng không và xưởng có khả năng chăm hệ dầu hoặc hệ khí không. Câu trả lời quyết định máy nào thuận hơn cho ca thực tế.

Khi nào nên chọn máy ép kim thủy lực

Máy thủy lực hợp khi đơn cần lực ép ổn định trên bề mặt khó, khuôn có vùng ép lớn hoặc công đoạn dập nổi cần lực được kiểm soát trong lúc tiếp xúc. Nó cũng phù hợp khi người vận hành cần cảm nhận rõ hành trình để chạy mẫu, nhất là với đơn có nhiều thay đổi vật liệu.

Ngược lại, nếu công việc chủ yếu là tờ rời đơn giản, đổi mẫu liên tục và ưu tiên nhịp thao tác nhanh, kết cấu cơ khí hoặc máy bán tự động có thể thực tế hơn. Nếu dây chuyền đã dùng hệ cấp tờ và nhả nhũ liên tục, cần xét toàn bộ năng suất chứ không chỉ bàn ép. Hệ cấp nhũ tự động là một phần của quyết định đó.

Câu hỏi thường gặp

Máy thủy lực có tự động hơn máy cơ khí không?

Không. “Thủy lực” mô tả nguồn tạo lực; còn tự động hay bán tự động được xác định bởi cấp tờ, nhả nhũ, chu trình và nhận tờ. Một máy dùng xi-lanh thủy lực vẫn có thể yêu cầu người đưa từng tờ bằng tay.

Lực ép lớn có luôn tốt hơn không?

Không. Lực dư có thể để lại vết hằn, làm tổn thương bề mặt hoặc khiến nhũ tràn khỏi giới hạn chi tiết. Mục tiêu là lực phân bố đúng và lặp lại được, sau đó mới điều chỉnh theo mẫu thực tế.

Có thể dùng máy thủy lực cho mọi loại chất liệu ép không?

Cần chạy thử từng chất liệu. Khả năng tạo lực không thay thế cho việc kiểm bề mặt, phản ứng với nhiệt và độ phẳng khi vào máy. Chất liệu mỏng, có phủ bề mặt hoặc dễ biến dạng vẫn cần được xem xét riêng.

Bảng đối chiếu ba nguồn tạo lực

Bảng là điểm bắt đầu để xem máy, không thay cho chạy thử bằng khuôn và chất liệu của xưởng. Cùng một kiểu máy có thể khác đáng kể ở độ phẳng bàn ép, cách gá khuôn và trạng thái bảo trì.

Vì sao thủy lực cho lực ép ổn định khi hệ máy tốt

Nguyên nhân là dầu truyền áp suất trong một mạch kín đến piston thay vì truyền lực qua một điểm tiếp xúc cơ khí duy nhất. Khi dầu đủ, không lẫn khí, van phản hồi đúng và bàn ép được căn phẳng, lực từ piston có thể được duy trì trong suốt lần tiếp xúc. Điều này hữu ích với công việc cần áp lực không thay đổi đột ngột.

Nhưng chính cơ chế đó làm việc bảo trì trở thành một phần của chất lượng ép. Dầu thiếu, phớt xuống cấp hoặc van điều khiển phản hồi chậm có thể khiến hành trình không đều. Bởi vậy, đừng chữa vết ép thiếu bằng cách tăng lực trước khi kiểm nguyên nhân cơ học và thủy lực; lực tổng lớn hơn không làm một bàn ép lệch trở nên phẳng.

Checklist xem máy trước khi đưa vào ca

1. Chạy thử hành trình không tải, quan sát tốc độ đi xuống và hồi về có đều, có tiếng bất thường hoặc rung giật không.
2. Kiểm trạng thái dầu, đầu nối, ống dẫn và vùng quanh xi-lanh để tìm dấu hiệu rò rỉ trước khi làm nóng máy.
3. Gá khuôn thật, ép vài tờ trên đúng chất liệu để quan sát độ đều ở các góc vùng ép.
4. Kiểm che chắn vùng ép, nút dừng khẩn và vị trí tay người vận hành trước khi cho chạy lô.
5. Ghi lại điều kiện đạt mẫu và dấu hiệu cần theo dõi để ca sau nhận máy không phải thiết lập lại từ đầu.

Áp dụng thực tế

Khi cần chọn máy, hãy mang theo mẫu chất liệu ép, kích thước khuôn và loại đơn xưởng đang chạy tới trang máy móc ép kim. Etch Lab cung cấp máy, khuôn, phôi và vật tư cho người làm nghề in; thông số model và cấu hình cần được đối chiếu với công việc thực tế thay vì suy từ tên “thủy lực” trên tin rao.
