Máy ép kim tự động và bán tự động: nguyên lý và khác biệt

Máy ép kim tự động là gì: định nghĩa theo cấp tự động hóa

Máy ép kim tự động là máy hoàn thiện cả vòng làm việc mà không cần người thao tác từng tờ: hệ thống cấp tờ đưa giấy vào vị trí ép, cơ cấu nhả nhũ kéo màng nhũ từng bước theo nhịp khuôn, khuôn khép lại truyền nhũ, rồi dây chuyền thu hồi tờ ra pallet. Người vận hành đứng ở vai trò giám sát: nạp tờ, nạp cuộn nhũ, duyệt mẫu và xử lý sự cố, thay vì đưa từng tờ vào máy.

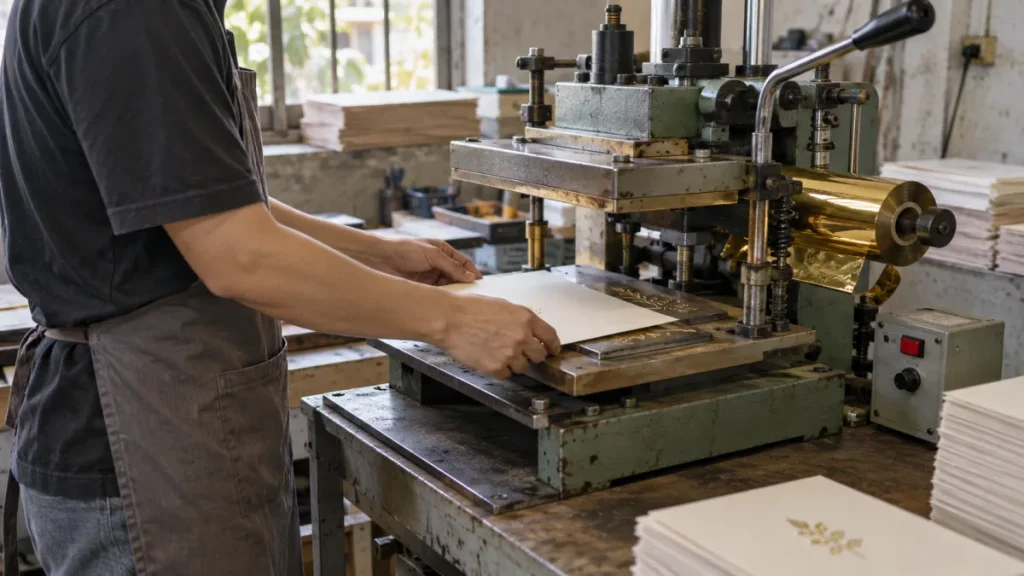

Máy bán tự động có đầy đủ bàn nhiệt, khuôn và chu trình ép bằng cơ khí, nhưng hai đầu chu trình lại cần tay người: đưa tờ vào đúng vị trí và lấy tờ ra sau mỗi nhịp ép. Theo KURZ, chính việc cấp tờ và nhận tờ thủ công là điểm phân biệt giữa máy bán tự động và hệ tự động hoàn toàn. Còn lại, nhiệt độ bàn ép, lực ép và thời gian khép khuôn trên hai cấp máy đều là thông số cài đặt được.

Điểm chung của mọi cấp máy: khuôn vẫn phải đặt lên bàn nhiệt qua đế gá, nhũ vẫn chạy qua khuôn theo chiều từ cuộn cấp sang cuộn thu, và chất lượng cuối vẫn do ba thông số quyết định. Tự động hóa thay đổi người làm, không thay đổi vật lý của việc truyền nhũ.

Dưới máy bán tự động còn một cấp nữa thường gộp chung trong tin rao: máy thủ công, ở đó cả chu kỳ ép lẫn vị trí tờ đều do người thao tác, từ kẹp tờ, kéo cần ép đến nhả nhũ quay tay. Ba cấp này dùng cùng một vật lý truyền nhũ, khác nhau ở chỗ ai làm việc nào trong chu trình.

Nguyên lý chu trình ép và ba cấu hình máy

Dù cấp tự động nào, một chu trình ép luôn gồm bốn nhịp: khuôn nóng mở, tờ liệu vào vị trí; nhũ được nhả một bước phủ qua vùng khuôn; khuôn khép với nhiệt và áp lực; khuôn mở, tờ ra và nhũ được nhả tiếp. Cả ba nhịp giữa chu trình chỉ mất ý nghĩa nếu hai điều kiện nền không đạt: khuôn gá phẳng, vuông trên đế, và bàn nhiệt đều nhiệt. Trình tự gá khuôn, căn vị trí và kiểm tra tờ thử nằm trong gá khuôn và căn chỉnh máy ép kim trước khi chạy; cách xử lý khi áp lực không đều nằm ở chỉnh áp lực máy ép kim.

Về hình học vùng ép, KURZ chia máy thành ba cấu hình: phẳng lên phẳng (khuôn phẳng ép xuống mặt phẳng), phẳng lên trục, và trục lên trục. Cấu hình phẳng hợp đa số đơn tờ rời: hộp, thiệp, bìa. Cấu hình có trục hợp vật liệu dạng dải và nhãn cuộn — nhóm này được phân tích trong ép kim cuộn: ép nhũ dạng cuộn cho nhãn và màng. Chọn cấu hình sai cho định dạng sản phẩm là lỗi mua máy khó sửa nhất, vì không thể đổi phẳng thành trục bằng phụ kiện.

Ba thông số nền của mọi cấp máy vẫn là nhiệt, áp lực và thời gian khép khuôn: cách thiết lập bộ thông số này theo chất liệu và loại nhũ nằm trong nhiệt độ, áp lực và thời gian ép: ba thông số quyết định, còn phương pháp thử có kiểm soát nằm ở chạy dải nhiệt khi thử ép kim và thử ép kim từng biến số: cách tránh kết luận sai từ mẫu.

Phân loại máy ép kim theo cấp tự động

Bảng dưới phân loại theo đúng tiêu chí người mua cần hỏi: mỗi việc trong chu trình do ai hoặc cơ cấu nào đảm nhận.

Hai dòng đầu của bảng giải thích vì sao nhóm máy thủ công và bán tự động hay bị gộp khi bán: khác biệt giữa chúng nằm ở chu trình ép, còn đầu ra vẫn phụ thuộc tốc độ tay người. Với nhóm xưởng nhỏ, bài máy ép kim mini có đáng đầu tư cho xưởng nhỏ? phân tích riêng trường hợp máy cỡ nhỏ; các công cụ ép tay lẻ như trong công cụ ép nhũ cầm tay, máy dập nổi giấy cầm tay và phần gá mẫu của máy ép logo nhiệt cầm tay phục vụ việc hoàn thiện tại chỗ, không thay thế máy chạy đơn.

Trong tin rao máy, chữ "tự động" đôi khi được dùng cho mọi máy có bàn nhiệt điện, kể cả loại người kéo cần. Cách đọc tin rao chuẩn: hỏi đúng ba việc — ai cấp tờ, ai nhả nhũ, ai lấy tờ. Ba câu trả lời đó xác định cấp máy thật, bất kể tên gọi người bán viết gì. Phân khúc giá cũng dàn theo ba cấp này, nên gọi nhầm cấp máy khi hỏi giá sẽ nhận chênh lệch lớn ngay từ báo giá đầu.

Đối chiếu chi phí vận hành giữa hai cấp máy

So sánh hai cấp máy bằng tốc độ chu trình là cách so thiếu: chi phí một đơn gồm thời gian chuẩn bị, thời gian chạy, vật tư tiêu hao và nhân sự. Bảng dưới đối chiếu theo bốn dòng chi phí đó:

Riêng dòng vật tư nhũ, hai cấp máy khác nhau ở khả năng tinh chỉnh: cùng là nhả nhũ theo bước, máy tự động cho cài bước và chiều nhũ từ bảng điều khiển và giữ nguyên qua cả lô, máy bán tự động thường chỉnh cơ khí rồi khóa lại. Cơ chế cấp nhũ và thu hồi bã hoạt động ra sao được tách thành một bài riêng: hệ thống cấp nhũ tự động trên máy ép kim.

Cách quy thời gian chạy đơn ra lịch giao hàng cho khách nằm trong năng suất máy ép kim: ước tính thời gian chạy đơn. Về tổng chi phí sở hữu, các yếu tố ngoài giá máy — phụ tùng, năng lượng, khấu hao — được liệt kê trong các yếu tố chi phí khi đầu tư máy ép kim, và nếu cân nhắc máy cũ, phần kiểm tra trước khi mua nằm ở mua máy ép kim cũ: kiểm tra gì trước khi chốt.

Cơ chế tự động hóa: vì sao máy tự động lãi hơn ở đơn dài

Lợi thế của máy tự động không đến từ nhịp ép nhanh hơn theo từng tờ, mà đến từ ba cơ chế cộng dồn. Thứ nhất, thời gian chuẩn bị là chi phí cố định của mỗi lô: gá khuôn, cân vị trí, chạy tờ thử đều tốn như nhau dù lô dài hay ngắn. Đơn dài phân bổ chi phí cố định đó trên nhiều tờ; đơn ngắn thì phần chuẩn bị chiếm tỷ trọng lớn, và máy bán tự động với chuẩn bị gọn lại ra hàng sớm hơn.

Thứ hai, nhịp máy không nghỉ giữa ca: hệ cấp tờ và nhận tờ giữ chu trình liên tục, còn người đứng máy bán tự động chậm dần theo ca dài. Thứ ba, tính ổn định: cùng một cài đặt nhiệt và áp lực lặp lại trên hàng nghìn tờ không bị xê dịch theo cảm giác tay, nên tỷ lệ phế cuối lô thấp hơn. Ngược lại, mỗi lần đổi mẫu máy tự động đều phải cân lại dây cấp tờ và nhịp nhả — nên nhà máy chạy ít mẫu, số lượng lớn mới hưởng đủ ba cơ chế trên.

Điểm đảo chiều cần tính trước khi ký hợp đồng máy: chuẩn bị của máy tự động không chỉ lâu hơn mà còn đòi người làm đúng quy trình. Cân dây cấp tờ sai thì kẹt tờ liên tục; nhịp nhả nhũ cài thừa thì nhũ hao tăng thấy rõ ngay lô đầu. Nói cách khác, máy tự động khuếch đại cả ưu và nhược: quy trình chuẩn được nhân rộng, nhưng sơ sót nhỏ cũng lặp lại trên hàng nghìn tờ trước khi ai đó nhìn thấy. Xưởng chưa có văn bản quy trình vận hành nên xây quy trình này trước khi máy về.

Với đơn nhiều vị trí ép trên cùng tờ, cách duyệt tờ thử từng vị trí trước khi chạy hàng nằm trong make-ready ép kim nhiều vị trí: cách duyệt tờ thử; đơn nhiều màu nhũ cần thứ tự đổi cuộn và mẫu đối chiếu, trình bày ở ép kim nhiều màu nhũ: lập thứ tự chạy và mẫu đối chiếu, còn kiểm soát khi đổi màu giữa ca nằm trong đổi màu nhũ giữa ca ép: checklist tránh lẫn vật tư.

Cách chọn cấp máy theo cơ cấu đơn hàng

Trước khi so model, xếp cơ cấu đơn của xưởng theo bốn câu hỏi:

1. Độ dài đơn trung bình bao nhiêu? Đơn hàng chục nghìn tờ, ít mẫu: nghiêng về tự động. Đơn vài trăm tờ, đổi mẫu liên tục: bán tự động ra hàng nhanh hơn.
2. Hiệu ứng nào chiếm đa số? Ép kim phẳng chạy tốt trên mọi cấp máy; dập nổi cần áp lực lớn và ổn định, vì hiệu ứng này dùng cặp khuôn âm dương như đã giải thích trong bài dập nổi là gì — so sánh máy cho hiệu ứng này nằm ở máy dập nổi giấy: chọn máy cho hiệu ứng nổi, còn gá cặp khuôn khi dập nổi có checklist riêng tại gá cặp khuôn âm dương: điểm kiểm tra trước khi dập nổi. Áp lực kiểu thủy lực được phân tích trong máy ép kim thủy lực: nguyên lý, ưu nhược điểm.
3. Định dạng sản phẩm là tờ rời hay cuộn? Tờ rời dùng cấu hình phẳng; nhãn và màng cuộn phải tính đến cấu hình trục hoặc máy in kèm bộ ép nhũ lạnh inline, xem máy ép nhũ lạnh inline: khi nào xưởng cần đầu tư.
4. Xuất phát từ đâu? Xưởng mới chưa có đơn đều: máy bán tự động giữ chi phí thấp và đủ chạy đa dạng đơn. Xưởng đã đầy tải đơn dài: bổ sung máy tự động để giải phóng nhân sự. Với đơn lẻ dùng hiệu ứng số, máy ép kim dạng số là hướng riêng không dùng khuôn ăn mòn.

Checklist đánh giá trước khi đầu tư máy

Danh sách kiểm khi đi xem máy, dùng được cho cả máy mới và máy cũ:

1. Khổ ép và kích thước tấm khuôn tối đa so với đơn lớn nhất của xưởng — cách chọn khổ nằm ở chọn khổ bàn ép theo kích thước khuôn và tờ.
2. Chế độ nhả nhũ theo bước và khả năng tinh chỉnh bước theo vùng ép, kèm chức năng thu hồi bã nhũ.
3. Độ đều của bàn nhiệt khi máy đã chạy nóng, và trạng thái đế gá khuôn.
4. Yêu cầu điện và đường nạp cho máy tự động, xem điện và lắp đặt máy ép kim.
5. An toàn vận hành: che chắn vùng ép, cảm biến dừng khẩn — chuẩn bị theo an toàn khi vận hành máy ép kim.
6. Kế hoạch bảo dưỡng: lịch vệ sinh, khởi động máy trước ca và bảo trì định kỳ theo vệ sinh máy ép kim, khởi động và làm nóng máy ép kim trước ca và bảo trì máy ép kim định kỳ.

Áp dụng thực tế

Etch Lab cung cấp hai dòng máy ép kim: nhóm thủ công và bán tự động cho xưởng nhỏ, đơn ngắn, cần máy gọn với chi phí đầu tư thấp; và nhóm tự động công nghiệp cho nhà máy bao bì chạy số lượng lớn, có cấp giấy và thu hồi nhũ tự động. Model, thông số và phụ tùng báo theo quy mô sản xuất của xưởng; gửi cơ cấu đơn hiện có để được tư vấn dòng máy và cấu hình phù hợp, xem tại trang máy móc ép kim.

Câu hỏi thường gặp

Có thể nâng cấp máy bán tự động thành máy tự động không?

Không nên tính theo hướng nâng cấp. Hệ cấp tờ, nhận tờ và nhịp nhả nhũ là bộ phận kết cấu từ khung máy, gắn thêm rời rạc sẽ mất độ ổn định và khó đảm bảo an toàn. Khi khối lượng đơn đã đủ lớn, con đường thực tế là bổ sung một máy tự động và giữ máy bán tự động cho đơn ngắn.

Máy ép kim tự động có dập nổi được không?

Được, nếu máy có đủ áp lực và cho phép gá cặp khuôn âm dương thay vì chỉ khuôn phẳng. Máy dập nổi cần mức lực cao và ổn định hơn ép kim phẳng; trước khi nhận đơn dập nổi, kiểm tra khổ khuôn tối đa của máy và trình tự gá cặp khuôn theo checklist gá cặp khuôn âm dương.

Với đơn dập nổi, khổ khuôn tối đa của máy là rào cản thường gặp hơn lực ép: cặp khuôn dày hơn khuôn phẳng và cần thêm khe cho khuôn âm bản, nên máy gọn có thể chặn khuôn cỡ hộp lớn. Hỏi trước khớp gá tối đa của máy với kích thước cặp khuôn dự kiến.

Một máy tự động cần bao nhiêu người vận hành?

Một người giám sát là cấu hình phổ biến: nạp tờ, nạp nhũ, duyệt mẫu đầu lô và theo dõi sự cố. Xưởng chạy nhiều máy tự động có thể để một người giám sát hai máy nếu bố trí băng tải hợp lý. Người vận hành vẫn cần được đào tạo an toàn và xử lý kẹt tờ. Khi làm đơn gấp, bố trí thêm một người phụ kiểm và đóng gói ngay tại máy để không ngắt nhịp chạy.

Đang cân nhắc mua máy cũ, nên kiểm tra gì trước?

Tập trung vào ba cụm hao mòn: bàn nhiệt (độ đều khi nóng), cơ cấu khuôn và trục, hệ cấp tờ. Yêu cầu chạy thử với khuôn thật trước khi trả cọc, và kiểm tra nguồn phụ tùng thay thế. Danh sách kiểm đầy đủ nằm trong bài mua máy ép kim cũ.

Bảo dưỡng máy ép kim gồm những việc gì?

Ba lớp việc: mỗi ca vệ sinh bụi nhũ, mảnh giấy và kiểm dầu; mỗi tuần siết lại đế khuôn, kiểm cảm biến; định kỳ theo hướng dẫn máy thì kiểm bàn nhiệt, dây truyền và thay dầu bôi trơn. Ghi lại lịch vào sổ máy để hai ca thay nhau không bỏ mục nào giữa tuần. Chi tiết từng lớp nằm trong các bài vệ sinh máy, khởi động máy trước ca và bảo trì định kỳ.
