Cách sử dụng máy ép kim: thứ tự make-ready trước khi chạy

Make-ready là quãng chuẩn bị biến một bộ khuôn và một tờ mẫu thành trạng thái có thể lặp lại. Đừng mở máy rồi vừa ép vừa căn: khi nhiều biến cùng thay đổi, tờ thử đẹp ở lần này không cho biết lần sau có còn lặp lại được hay không. Thứ tự hiệu quả là khóa cơ khí trước, rồi mới khóa vị trí tờ và điều kiện ép.

1. Kiểm tra bàn ép, đế gá và mặt sau khuôn đã sạch, không còn mảnh giấy, bã nhũ hoặc keo cũ.
2. Đặt khuôn lên đế, siết hoặc dán theo cách gá của máy; chưa đưa tờ vào ở bước này.
3. Cân độ phẳng và độ vuông của khuôn với đế, sau đó chạy một lần ép không nhũ để xem vết tiếp xúc.
4. Đặt cữ tờ, căn dấu tham chiếu giữa thiết kế và vùng khuôn, rồi mới lắp cuộn nhũ.
5. Ép các tờ thử có ghi thứ tự; chỉ thay một điểm sau mỗi lượt thử và giữ lại tờ đối chứng.

Máy thủ công, bán tự động và máy tự động có cách cấp tờ khác nhau, nhưng thứ tự chuẩn bị khuôn không thay đổi. Bài máy ép kim tự động và bán tự động giúp xác định phần việc nào do người đứng máy làm và phần nào do cơ cấu máy làm; bài này chỉ tập trung vào mặt tiếp xúc giữa khuôn, tờ và cữ.

Gá khuôn: khóa mặt phẳng trước khi khóa vị trí

Mục đích của gá khuôn không chỉ là giữ khuôn không rơi. Khuôn phải nằm ổn định, phẳng và không xoay khi bàn ép khép lại. Một hạt keo cũ hoặc mép băng dán đội ở mặt sau có thể tạo vùng ép đậm ở một góc, sau đó người vận hành lại nhầm là lỗi nhiệt hoặc nhũ.

Bắt đầu bằng mặt đế. Lau bề mặt bằng dụng cụ phù hợp với hướng dẫn của máy, quan sát vết xước hoặc phần nhô lên, rồi đặt khuôn thử khô. Khi dùng băng dán chịu nhiệt hoặc phương án cố định khác, áp lực tay phải trải đều từ tâm ra mép để khuôn không bị nghiêng. Nếu máy dùng cơ cấu kẹp, siết xen kẽ hai phía thay vì khóa hẳn một bên trước.

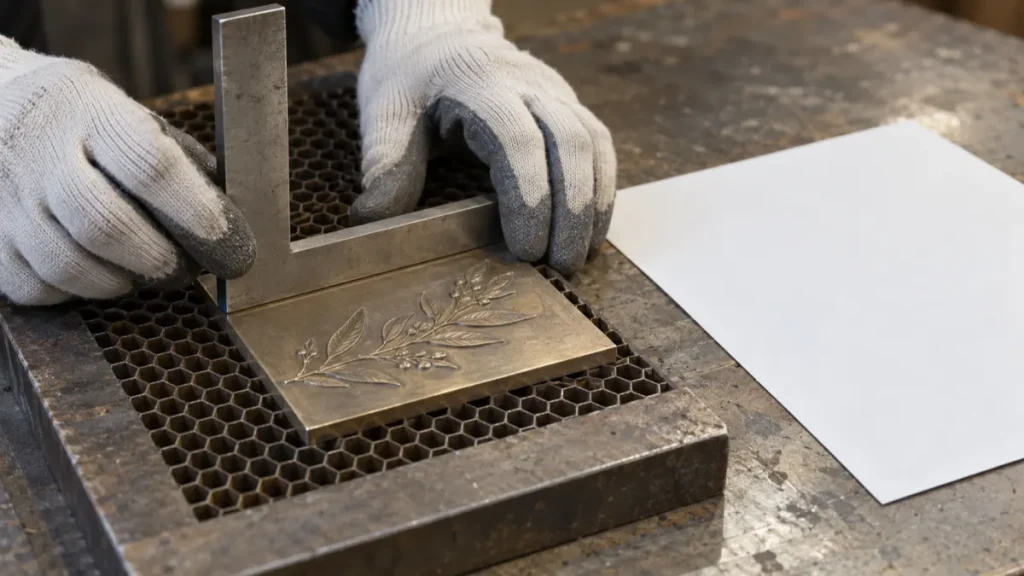

Khi khuôn đã giữ chắc, kiểm tra độ vuông của nó với chiều đưa tờ. Không cần cố căn theo mép bàn nếu tờ thực tế đi theo một hệ cữ khác; điều cần giữ là các cạnh làm việc của khuôn nhất quán với đường đi của tờ. Dấu bút chì trên giấy lót hoặc vạch không in ngoài vùng thành phẩm có thể làm mốc để xác nhận điều này.

Với một bộ khuôn tạo hình hai mặt, không lấy quy trình khuôn phẳng áp thẳng sang. Hai nửa khuôn phải khớp với nhau trước khi căn tờ; dùng checklist riêng ở bài gá cặp khuôn âm dương trước khi dập nổi. Nguyên lý biến dạng giấy của hiệu ứng này được giải thích trong dập nổi, còn make-ready ép kim phẳng ưu tiên độ đều của vùng truyền nhũ.

Căn tờ và cữ: để dấu thiết kế gặp đúng vùng khuôn

Sau khi mặt khuôn đã ổn, chuyển sang vị trí tờ. Chọn một cạnh và một điểm dừng làm chuẩn, giữ chúng cho mọi tờ thử; việc đẩy tờ theo cảm giác ở mỗi lượt sẽ tạo ra dữ liệu không đọc được. Với tờ đã in, đối chiếu vùng ép với dấu tham chiếu hoặc một chi tiết có vị trí cố định trong thiết kế, không căn theo mép tờ đã xén nếu mép đó không phải chuẩn in.

Cữ bên kiểm soát chuyển động ngang; cữ đầu kiểm soát vị trí theo chiều đưa tờ. Chỉnh một cữ trước, ép thử, rồi mới chạm đến cữ còn lại. Nếu thay cả hai, bạn không biết sự cải thiện hay xấu đi đến từ đâu. Khi tờ bị xoay, kiểm lại cạnh tỳ và sự song song của cữ trước khi dịch khuôn: dịch khuôn để chữa tờ xoay thường làm góc còn lại xấu hơn.

Phần kỹ thuật dành riêng cho việc đặt lớp nhũ đúng lên chi tiết đã in là căn chồng giữa bản in và lớp ép kim. Trong make-ready, bài học thực tế là xác định rõ lỗi đang nằm ở đường đi của tờ hay ở vị trí khuôn trước khi dùng đến các chỉnh sửa nhỏ.

Duyệt tờ thử: ghi nhận trước khi tăng điều kiện ép

Tờ thử đầu không phải để quyết định chạy hàng ngay. Nó là dấu vết cho biết mặt khuôn, cữ tờ và điều kiện ép đang tương tác ra sao. Mỗi tờ nên có mã lượt thử, thay đổi đã thực hiện và kết luận ngắn; không cần mẫu biểu phức tạp, nhưng phải đủ để ca sau đọc lại.

Đầu tiên nhìn vị trí: nhũ có nằm đúng trên chi tiết không, cạnh nào lệch, và lệch theo một hướng hay có xoay. Tiếp theo nhìn độ phủ: vùng đầy có bị đứt, nét mảnh có bị mất hay có bavia không. Cuối cùng kiểm độ bám bằng cách xử lý mẫu theo phương pháp duyệt nội bộ của xưởng. Nếu vị trí chưa đúng, dừng ở đó; tăng điều kiện ép trước khi căn chuẩn chỉ làm mẫu lỗi trở nên đậm hơn.

Lưu ý kỹ thuật: Khi mẫu chưa đạt, hãy thay một biến cho lượt kế tiếp. Ví dụ chỉ dịch cữ đầu, hoặc chỉ sửa điểm cố định khuôn; đừng vừa đổi cữ, vừa đổi nhiệt, vừa kéo căng nhũ.

Bảng dấu hiệu tờ thử và điểm cần kiểm lại

Bảng này tạo một ranh giới rõ: lỗi hình học cần giải quyết bằng gá và cữ; lỗi bám hoặc độ phủ chỉ xem sau khi hình học đã đúng. Cách tách hai nhóm giúp giảm số tờ thử và tránh phải làm lại từ đầu khi một chỉnh sửa che mất lỗi gốc.

Vì sao phải khóa gá khuôn trước khi chỉnh điều kiện ép

Vị trí nhũ là kết quả của hai hệ độc lập: hệ cơ khí đưa tờ đến vùng làm việc và hệ tiếp xúc truyền nhũ tại vùng khuôn. Nếu khuôn nghiêng hoặc cữ tờ không lặp lại, áp lực hiện lên trên mẫu cũng thay đổi theo điểm tiếp xúc. Lúc đó, việc tăng nhiệt hoặc thay đổi lực ép có thể làm một góc trông tốt hơn nhưng không sửa được nguồn sai lệch.

Trình tự từ mặt phẳng đến vị trí còn bảo vệ quyết định về khuôn. Khi tờ thử cho thấy độ phủ thiếu ở một vùng, người vận hành chỉ có thể kết luận về điều kiện ép sau khi biết khuôn đang phẳng và tờ dừng đúng chỗ. Nhờ vậy, không đổ lỗi cho khuôn khi nguyên nhân thực sự là lớp keo cũ dưới đế hoặc cữ tờ bị xê dịch.

Với đơn có nhiều vị trí ép trên một tờ, sai số nhỏ còn nhân lên ở các điểm xa cữ. Khi đó nên dùng kế hoạch duyệt từng vị trí thay vì chọn một điểm giữa tờ; quy trình này có trong bài make-ready ép kim nhiều vị trí.

Checklist khóa máy trước khi chạy lô

Trước khi chuyển từ tờ thử sang chạy liên tục, người đứng máy nên đánh dấu đủ các điểm sau:

1. Mặt bàn, đế gá và mặt sau khuôn đã sạch; khuôn cố định, không có dấu xoay hoặc trượt sau lượt ép thử.
2. Cữ bên và cữ đầu đã được khóa theo mốc tờ; vị trí nhũ đúng ở cả đầu và cuối vùng thiết kế.
3. Tờ thử có ghi lượt thử, vật liệu, mã nhũ và thay đổi vừa thực hiện để ca sau có thể đối chiếu.
4. Mẫu duyệt có cạnh sạch, độ phủ đủ và không có dấu hiệu khuôn chạm lệch ở một góc.
5. Khi đổi tờ, đổi khuôn hoặc đổi thiết kế, quay lại bước kiểm gá và cữ thay vì dùng nguyên cài đặt của đơn trước.
