Quy trình làm khuôn ép kim: từ file đến khuôn thành phẩm

Làm khuôn ép kim: tổng quan sáu chặng

Một khuôn ăn mòn không xuất hiện ngay sau khi nhận file. File thiết kế phải được đổi thành phim, hình trên phim phải được chuyển sang lớp nhạy sáng trên tấm phôi, rồi phần kim loại không cần giữ lại mới được ăn mòn để tạo hình nổi. Sau khi rửa, cắt và gá, khuôn mới đủ điều kiện đem thử ép. Sáu chặng này nối tiếp nhau; dữ liệu đầu vào của chặng sau chính là kết quả của chặng trước.

Với một đơn đặt khuôn, phía đặt hàng thường nhìn thấy bốn mốc: gửi file, nhận báo giá, xác nhận sản xuất, nhận khuôn. Bên trong mốc sản xuất là ba việc chính: xuất phim, phơi bản và ăn mòn. Catalog Etch Lab mô tả cùng trình tự này cho khuôn Magie: sau khi xác nhận đơn, xưởng thực hiện ba công đoạn rồi giao khuôn; lịch giao phụ thuộc độ phức tạp của thiết kế.

Đừng nhầm quy trình làm khuôn với quy trình ép nhũ. Khi cần chọn độ bóng, mờ hoặc xước của bề mặt nhũ, xem Bề mặt nhũ. Khuôn là dụng cụ mang hình, còn máy ép dùng khuôn ấy cùng nhũ để tạo bản ép. Đọc cơ chế nền tảng ở bài Ép kim là gì; nếu đang cần phân biệt nhóm khuôn theo vật liệu và hiệu ứng, hãy đọc Khuôn ép kim là gì trước; bài hiện tại chỉ tập trung vào con đường biến file thành dụng cụ đó.

Chuẩn bị file và xuất phim

Công đoạn mở đầu không phải mở máy phơi mà là kiểm file. Bản vẽ nên là file vector để đường cong, chữ và kích thước không vỡ khi đưa về đúng tỉ lệ khuôn. Người làm phôi cần nhận rõ khổ khuôn, vị trí chuẩn, hướng hình, chi tiết mảnh nhất và vùng không được mất nét. Hướng hình đặc biệt quan trọng vì khuôn sẽ ép ra bản lật; bỏ qua bước này, cả tấm vẫn có thể ăn mòn rất sạch nhưng bản ép bị ngược.

Xuất phim chuyển hình vector thành vùng đen – trong có độ chắn sáng phù hợp. Phim không chỉ là bản in của file: nó phải đúng tỉ lệ, đen đủ đặc, không xước tại nét mảnh và có dấu định vị nếu khuôn cần gá nhiều chi tiết. Bài Xuất phim trong làm khuôn đi sâu vào điều cần kiểm giữa file và phim, còn Lật ngược hình khi làm khuôn tập trung riêng vào lỗi hướng hình.

Ví dụ: một logo có chữ và biểu tượng cân đối trên màn hình nhưng chưa được lật đúng trước khi xuất phim. Nếu phát hiện ở PDF, sửa mất vài phút; nếu phát hiện sau khi khuôn hoàn thiện, mọi chặng sau đều phải làm lại. Đó là lý do bản duyệt phim phải là điểm dừng chính thức, không phải thao tác nội bộ có thể bỏ qua.

Những file có nét rất mảnh cần đối chiếu với quy tắc nét nhỏ nhất, thay vì tự phóng to rồi đoán. Tấm khuôn có giới hạn thể hiện thực tế theo vật liệu, chiều sâu và vai nét; file đủ đẹp trên màn hình không tự nhiên thành nét sạch sau ăn mòn.

Phơi bản: chuyển hình lên tấm phôi

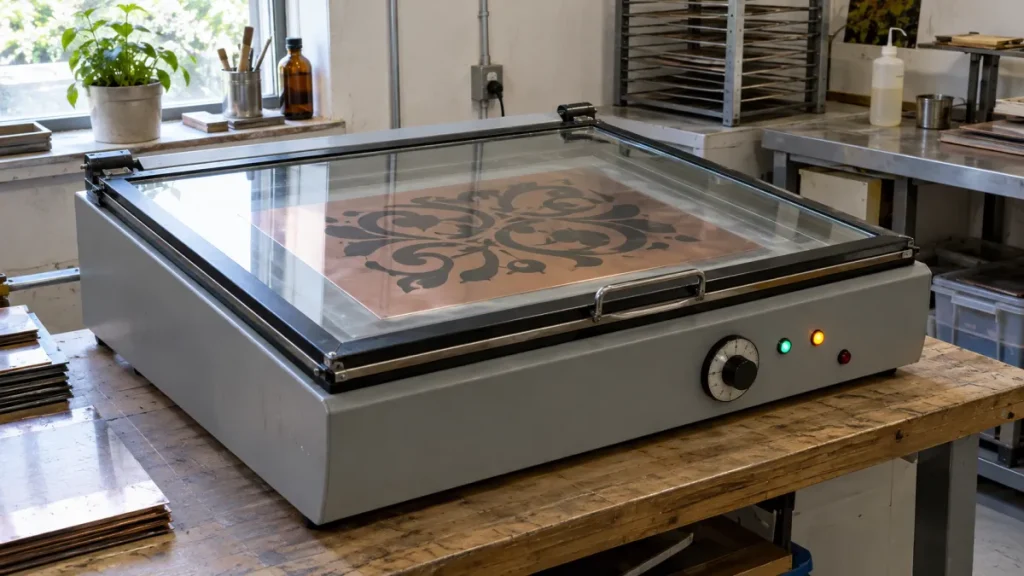

Tấm phôi dùng cho ăn mòn thường có lớp nhạy sáng. Phim đặt sát bề mặt, khung phơi giữ phẳng, nguồn UV chiếu qua vùng trong của phim để tạo hình bảo vệ trên tấm. Sau khi hiện bản, phần cần giữ lại được bảo vệ, phần nền được chuẩn bị để dung dịch ăn mòn tác động. Nguồn Vulcan Specialty Products cũng liệt kê tấm Magie, đồng, đồng thau và kẽm cảm quang cho công việc graphic arts — dấu hiệu cho thấy phơi bản là một mắt xích riêng của quy trình, không phải tên gọi khác của xuất phim.

Điểm kiểm soát ở đây gồm ba phần: phim áp sát hay có khe hở, thời gian phơi có tạo hình đủ rõ hay không, và lớp hiện sau rửa có đứt nét mảnh không. Khe hở nhỏ làm ánh sáng tạt vào mép hình, khiến nét nở; bụi hoặc bọt khí tạo đốm không bảo vệ, sau ăn mòn sẽ thành vết rỗ. Bài Phơi bản làm khuôn giải thích cách đánh giá lỗi từ công đoạn này.

Không nên bù lỗi phơi bản bằng cách “ăn mòn lâu hơn”. Ăn mòn chỉ làm sâu phần nền; nó không trả lại đường biên đã nở hoặc nét đã đứt trên tấm sau phơi. Khi phơi sai, dừng và làm lại ở chặng này luôn rẻ hơn kéo lỗi xuống chặng sau.

Ăn mòn: chỗ hình dạng khuôn thành hình

Ăn mòn là chặng dung dịch lấy đi phần nền không được bảo vệ, để lại đỉnh hình nổi làm việc với nhũ. Cơ chế này không chỉ tạo chiều sâu; nó còn tạo cạnh dốc từ đỉnh xuống nền. Đỉnh phải đủ phẳng để tiếp xúc nhũ, nền phải thấp để nhũ không bám ngoài hình, còn vai nét phải ổn định để mép bản ép không bè ra.

Cơ chế ăn mòn thay đổi theo vật liệu, nồng độ dung dịch, thời gian, nhiệt độ và chuyển động của bề mặt; vì vậy mọi thông số phải được kiểm soát như một nhóm thay vì chỉnh độc lập. Bài Ăn mòn khuôn Magie phân tích riêng chặng này, còn Độ sâu ăn mòn và vai nét giúp đọc hình dạng mặt cắt sau ăn mòn.

Điểm kiểm ở chặng này là đỉnh nét, nền và chi tiết nhỏ. Đỉnh bị xói làm bản ép nhạt; nền nông làm nhũ bám ra nền; chi tiết quá mảnh có thể bị mất trước khi nền đủ sâu. Người làm phôi nên kiểm tra mẫu đại diện ngay khi dừng ăn mòn, thay vì chỉ nhìn toàn tấm từ xa.

Hóa chất và nước rửa cần tuyến xử lý an toàn riêng. Bài An toàn hóa chất khi tự ăn mòn là phần bắt buộc phải đọc nếu đơn vị tự mở công đoạn này, vì chất lượng khuôn không thể được đánh đổi bằng quy trình thao tác thiếu kiểm soát.

Hoàn thiện và nghiệm thu trước khi lên máy

Sau ăn mòn, tấm khuôn chưa sẵn sàng ép ngay. Lớp bảo vệ còn lại được làm sạch, khuôn được rửa, sấy, cắt theo khổ gá và kiểm tra độ phẳng. Nếu có đế, vị trí gá phải khớp dấu chuẩn; một khuôn đúng file nhưng gá lệch vẫn cho bản ép lệch.

Nghiệm thu không chỉ là nhìn “có hình”. Người nhận khuôn nên đối chiếu với file về hướng đọc, tỷ lệ, nét nhỏ, phần bị khuyết và vị trí chuẩn. Khi có điều kiện, ép thử một vùng đại diện trên đúng chất liệu sẽ cho tín hiệu đáng tin hơn nhìn tấm khuôn. Checklist chi tiết nằm ở Kiểm tra khuôn trước khi lên máy, còn đế và phương án gá được tách thành bài Đế và phương án gá khuôn.

Với khuôn chiết quang hoặc khuôn nhiều tầng, nghiệm thu cần thêm mẫu hiệu ứng và thứ tự các tầng. Khuôn chiết quang cần xác nhận theo mẫu hoặc ảnh hiệu ứng, trong khi khuôn dập nổi nhiều tầng cần duyệt bản vẽ tầng trước khi bàn đến lần ép thử.

Vì sao mỗi chặng cần một điểm kiểm soát riêng

Lỗi khuôn có tính tích lũy: một sai lệch nhỏ ở file biến thành sai trên phim, phóng lớn ở chặng phơi, rồi bị cố định bằng ăn mòn. Điểm kiểm soát không làm quy trình dài hơn vô ích; nó đặt điểm dừng ở nơi sửa lỗi rẻ nhất.

Ví dụ: một nét chữ bị nở sau phơi nhưng không được nhận ra. Khi ép thử, thợ có thể tưởng áp lực đang quá cao và hạ áp; kết quả chỉ làm mảng khác thiếu nhũ, vì gốc lỗi thực ra nằm ở phim hoặc phơi. Lần theo chặng thay vì chỉnh máy theo cảm tính là cách khoanh vùng nhanh nhất.

Không phải khuôn nào lỗi cũng cần làm mới. Khi lỗi nằm ở gá, file bổ sung hoặc thông số máy, có thể còn đường sửa khác; khi đỉnh nét hay hướng hình đã sai không thể đảo ngược, làm lại là lựa chọn sạch hơn. Bài Khi nào cần làm lại khuôn đưa ra tiêu chí để tách hai tình huống này.

Đối chiếu ăn mòn hóa học với CNC và laser

Ba cách tạo hình trên phôi phục vụ ba nhóm yêu cầu khác nhau, không phải ba nhãn thay thế hoàn toàn cho nhau.

Ăn mòn hóa học mạnh ở việc tạo nhiều chi tiết phẳng trên một tấm từ cùng bản phim. CNC linh hoạt khi cần bậc, hốc hay hình có chiều sâu cơ học rõ, nhưng người đặt phải bàn cả lựa chọn dao — xem Chọn dao khắc CNC cho phôi. Laser fiber có thể rất chính xác ở dấu và đường mảnh, song trước khi coi nó là cách làm khuôn phải xác minh chiều sâu thực đạt được; bài Khắc laser fiber trên phôi giải thích lý do.

Bài Ăn mòn hóa học hay khắc CNC đặt hai lựa chọn đầu cạnh nhau. Khi khắc trực tiếp phôi, bàn giao phải chốt mốc gốc và điểm đo — nội dung của Bàn giao file khắc trực tiếp phôi. Xưởng chuyển từ phôi kẽm sang Magie lại có một bài toán khác: tấm thử và điểm dừng của kế hoạch chuyển phôi.

Dữ kiện phải đi cùng file trước khi vào xưởng

Một file đẹp nhưng thiếu bối cảnh vẫn chưa phải đầu vào sản xuất. Người làm phôi cần biết khuôn được dùng cho kỹ thuật nào, chất liệu ép là gì, khổ khuôn dự kiến bao nhiêu, máy dùng bàn ép hay đế gá nào, và hiệu ứng cuối phải phẳng hay có tầng. Nếu chỉ nhận ảnh chụp, xưởng có thể làm ra một tấm đúng hình nhưng không thể cam kết nó khớp lần ép thực tế.

Kích thước cũng không chỉ để tính diện tích. Nó quyết định cách bố trí phim trên tấm, lượng nền cần ăn mòn, vị trí gá và cách chia nhiều mẫu trên một khuôn. Khi một tấm có nhiều thiết kế, từng mẫu nên có dấu nhận biết, khoảng cắt và hướng đặt rõ ràng; nếu không, lỗi cắt tách hoặc gá nhầm thường chỉ lộ ra khi khuôn đã hoàn thiện.

Chất liệu ép phải đi kèm cả mẫu hoặc ảnh rõ bề mặt. Giấy có gân sâu, giấy đã cán màng, da hay vật liệu tổng hợp đều thay đổi cách thử ép, dù cùng dùng một khuôn. Không có dữ liệu này, người làm khuôn chỉ có thể xác nhận hình học của khuôn, không thể đánh giá trọn vẹn bản ép.

Cuối cùng là mốc thay đổi. File nào là bản cuối, ai có quyền xác nhận, và sau lúc nào không còn được đổi thiết kế? Chốt mốc này bằng email hoặc phiếu đơn giúp người làm phim không dùng nhầm bản cũ và giúp xưởng truy vết khi khách yêu cầu điều chỉnh rõ ràng sau đó.

Checklist theo dõi đơn làm khuôn

Trước khi chuyển đơn sang sản xuất, dùng checklist này để mọi bên cùng nhìn một bộ dữ kiện:

1. File: đúng tỉ lệ, là vector, có dấu chuẩn, hình đã kiểm tra hướng lật và phần chữ mảnh.
2. Hiệu ứng: chốt phẳng, nổi, hai tầng hay chiết quang; đính kèm mẫu nếu hiệu ứng không thể mô tả bằng chữ.
3. Phôi: ghi rõ vật liệu, độ dày, kích thước khuôn và bề mặt đang dùng; nếu đổi từ kẽm sang Magie, chuẩn bị tấm thử.
4. Phim và phơi: duyệt phim trước khi phơi, kiểm tra bọt khí, bụi và vùng nở nét sau hiện bản.
5. Ăn mòn: kiểm đỉnh nét, nền, chi tiết mảnh và độ phẳng sau rửa; không dùng ép thử để che lỗi mặt cắt.
6. Gá và nghiệm thu: xác nhận đế, vị trí chuẩn, hướng đọc, kích thước, chất liệu ép thử và quyết định chấp nhận hay làm lại.

Checklist không thay thợ kỹ thuật, nhưng nó giữ thông tin không bị thất lạc giữa người gửi file, người làm phim và người chạy máy. Nó cũng tạo bằng chứng để biết lỗi phát sinh trước hay sau khi phôi vào công đoạn ăn mòn.

Câu hỏi thường gặp

Một khuôn ép kim mất bao lâu để làm?

Thời gian phụ thuộc file, vật liệu và độ phức tạp. Với một số dòng khuôn Magie, Etch Lab công bố giao trong 24 giờ kể từ lúc xác nhận đơn, tùy thiết kế; khuôn kẽm và yêu cầu đặc biệt cần xác nhận cùng báo giá.

Muốn tự làm khuôn cần chuẩn bị gì?

Cần tấm phôi phù hợp, file, điều kiện xuất phim và phơi bản, thiết bị ăn mòn, khu vực rửa và phương án an toàn. Điểm xuất phát cho phôi là Tấm Magie làm khuôn, không phải mua tấm rồi tự đoán điều kiện xử lý.

Lỗi lật ngược hình phát hiện ở đâu?

Tốt nhất ở file và một lần nữa ở phim trước khi phơi. Khi đã ăn mòn, hướng hình sai thường không thể sửa trên cùng tấm khuôn.

Khi nào cần làm lại khuôn?

Khi hướng hình, hình nổi hoặc mép nét đã sai đến mức chỉnh máy không thể trả lại bản ép đúng. Nếu lỗi ở gá, căn chồng hoặc thông số ép thì nên khoanh vùng các yếu tố đó trước.

Khuôn nhiều tầng khác gì khuôn thường?

Khuôn nhiều tầng có nhiều mặt làm việc ở các cao độ khác nhau, nên thêm bước duyệt tầng và kiểm vị trí tương quan. Không nên suy ra cấu trúc nhiều tầng từ một file phẳng không ghi rõ hiệu ứng cần đạt.

Áp dụng thực tế

Đơn vị tự làm khuôn cần bắt đầu bằng phôi, không chỉ bằng bản vẽ: Nguyên vật liệu là nơi xem nhóm tấm và vật tư, còn Khuôn ăn mòn phù hợp khi cần đặt khuôn theo file đã chốt. Etch Lab làm khuôn Magie, khuôn kẽm và cung cấp tấm phôi Magie; với đơn cần tư vấn, hãy gửi file vector, kích thước, chất liệu ép và hiệu ứng mong muốn thay vì chỉ gửi ảnh tham khảo.
