Tấm Magie làm khuôn: cách chọn phôi cho xưởng tự ăn mòn

Tấm Magie làm khuôn là gì: vật liệu gốc của xưởng tự ăn mòn

Tấm Magie làm khuôn (phôi Magie) là tấm hợp kim magie được cán phẳng và xử lý bề mặt để nhận lớp cảm quang, dùng làm vật liệu gốc cho khuôn ép kim, khuôn dập nổi và khuôn chiết quang chế tạo bằng ăn mòn hóa học. Xưởng mua tấm về, phủ hoặc kích hoạt lớp cảm quang, phơi bản theo phim, rồi ăn mòn những vùng không được bảo vệ để tạo nét nổi.

Đây là thứ mua theo thông số, không phải theo tên gọi chung. Cùng gọi là “tấm Magie”, nhưng tấm cho ngành khuôn in có yêu cầu bề mặt và thành phần khác với tấm Magie dùng trong xây dựng hay cơ khí chung; mua nhầm nhóm thì quy trình ăn mòn sau đó không chạy được. Cách phân biệt các trường hợp dễ nhầm được liệt kê ở cuối bài.

Trong danh mục phôi cho khuôn in, các tấm được chào theo bốn độ dày 1.5, 2, 3 và 7 mm, quy cách chốt theo yêu cầu. Khi hỏi mua, cần lấy xác nhận bằng văn bản về lô, độ dày và khổ tấm; các điểm cần kiểm liệt kê tại xác minh nguồn và quy cách tấm.

Ba tính chất vật liệu làm nên vai trò của Magie trong làm khuôn (số liệu theo bảng tuần hoàn của Hiệp hội Hóa học Hoàng gia Anh):

• Nhẹ: khối lượng riêng 1,74 g/cm³, khoảng bốn lần nhẹ hơn kẽm (7,134 g/cm³) — tấm khuôn lớn vẫn dễ gá, dễ lên máy.
• Dẫn nhiệt tốt: khuôn lên nhiệt nhanh và đều, hỗ trợ bản ép ổn định khi chạy nhịp cao.
• Phản ứng ăn mòn nhanh: Magie bị axit ăn mòn mạnh và đều, cho phép tạo nét sâu với thời gian ngắn hơn nhiều vật liệu khác.

Ba tính chất trên cũng lý giải vì sao Magie trở thành vật liệu chủ lực của khuôn ăn mòn chạy máy ép phẳng: tấm nhẹ nên gá khuôn lên mâm nhanh, ít phải tăng cường kết cấu; nhiệt truyền đều giúp vùng mép và giữa tấm lên nhiệt gần như cùng lúc; và thời gian ăn mòn ngắn rút ngắn vòng làm lại khi chỉnh nét. Trong phân khúc khuôn ruy băng hoặc các kỹ thuật cần thời gian ăn mòn lâu, kẽm vẫn giữ vai trò của nó — phần so sánh vật liệu ở dưới đặt hai vật liệu cạnh nhau.

Đổi lại, magie là kim loại hoạt động: bề mặt bị oxy hóa nếu bảo quản ẩm, và phoi vụn có thể bắt lửa nếu mài cắt không đúng cách. Hai đặc điểm này chi phối phần bảo quản và an toàn ở cuối bài.

Cơ chế tạo hình trên tấm Magie: từ lớp cảm quang đến nét ăn mòn

Muốn chọn tấm đúng, cần hiểu tấm trải qua gì trong xưởng. Quy trình làm khuôn ép kim bằng ăn mòn đi qua bốn bước chính, và mỗi bước đặt một yêu cầu lên tấm.

Bước chuẩn bị: bề mặt tấm phải sạch và khô trước khi vào lớp cảm quang; tấm nhận về có dầu bóng hay dấu oxy hóa thì phải xử lý lại — chi tiết quy trình nằm ở làm sạch bề mặt phôi trước khi phủ lớp cảm quang. Tấm mua có lớp cảm quang sẵn thì bỏ qua bước phủ, đổi lại phải bảo quản tối và khô; cách chọn giữa hai hướng này ở phần phân loại bên dưới.

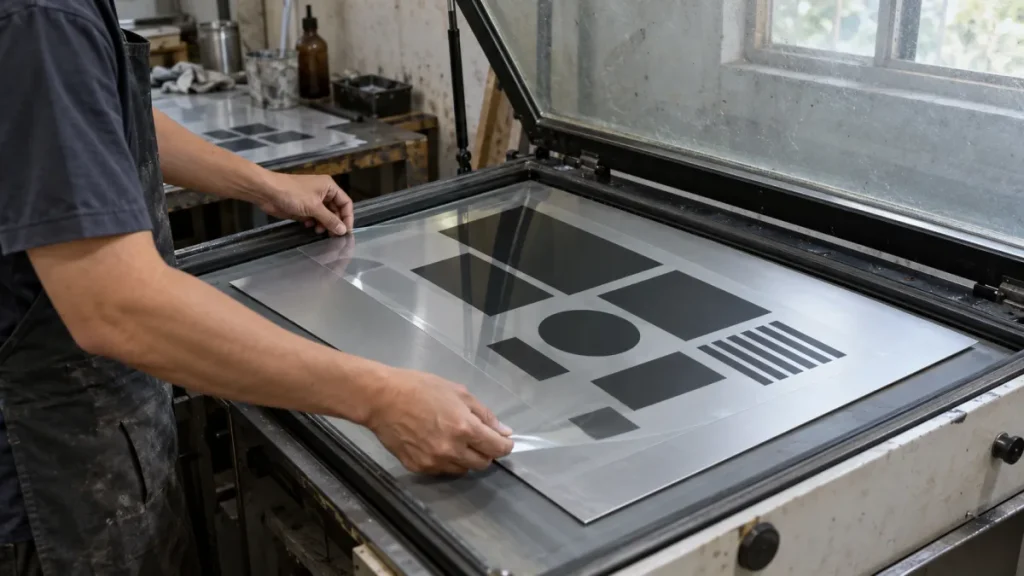

Bước phơi bản: phim âm bản đặt trên lớp cảm quang, phơi bản bằng tia UV để chuyển hình. Ở đây yêu cầu với tấm là bề mặt phẳng và lớp cảm quang đều — tấm cong vênh làm phim không áp sát, nét ăn mòn sẽ mờ mép.

Bước ăn mòn: dung dịch ăn mòn tiếp xúc vùng không được lớp cảm quang bảo vệ. Cơ chế ăn mòn khuôn Magie dựa trên phản ứng của kim loại với axit tạo muối hòa tan; lớp bảo vệ giữ lại vùng nét. Thời gian và cách khuấy dung dịch quyết định độ sâu ăn mòn và vai nét — hai thông số mà bản ép cuối cùng thừa hưởng nguyên vẹn. Gá tấm sao cho dung dịch chảy đều quanh mặt cũng là một kỹ thuật riêng: xem gá phôi làm khuôn qua từng công đoạn và thiết lập vai và góc ăn mòn nhỏ khi tự làm khuôn.

Bước hoàn thiện: rửa, trung hòa, kiểm nét và xử lý mép. Lỗi phát sinh ở bước nào, cách khoanh vùng nguyên nhân đã được gom trong những sai lỗi khi tự ăn mòn khuôn; công đoạn sau ăn mòn trước khi tấm trở thành khuôn nằm ở hoàn thiện phôi sau ăn mòn.

Lưu ý kỹ thuật: Ăn mòn là quy trình hóa chất: thao tác trong nơi thoáng, trang bị phòng hộ và có phương án xử lý nước thải theo quy định — nội dung an toàn được trình bày đầy đủ trong an toàn hóa chất và nước thải khi tự ăn mòn khuôn.

Trước khi mua tấm đợt đầu, đáng rà lại cả thiết bị ăn mòn của xưởng một lượt: bể tay, máy phun hay máy ăn mòn tự động đặt ra yêu cầu khác nhau về khổ tấm tối đa và cách gá. Tiêu chí đối chiếu trước khi chọn thiết bị được gom trong chọn máy ăn mòn khuôn cho xưởng tự làm phôi — mua tấm theo đúng máy sẵn có luôn rẻ hơn mua máy theo cảm tính rồi ép tấm vào.

Phân loại tấm theo lớp bề mặt, độ dày và khổ

Ba tiêu chí dưới đây quyết định giá trị của tấm mua về; thiếu một tiêu chí là đơn đặt hàng chưa trọn:

Lớp bề mặt là lựa chọn đáng cân nhắc nhất: tấm cảm quang sẵn tiết kiệm một công đoạn và độ đồng đều cao hơn tay nghề phủ thủ công; tự phủ thì linh hoạt hơn với loại hóa chất xưởng đang quen dùng. Phân tích đủ hai phía nằm ở tấm có lớp cảm quang sẵn và tự phủ: chọn cách nào.

Độ dày đi theo hiệu ứng và máy: các dòng khuôn Magie phổ biến dùng độ dày từ 1.5 đến 7 mm, và máy ép mỗi xưởng nhận được một dải độ dày nhất định. Chọn sai độ dày thì hoặc khuôn không gá vừa, hoặc phải chế thêm lớp đệm làm lệch áp. Chi tiết cách chọn theo từng yêu cầu đơn hàng ở chọn độ dày tấm Magie làm khuôn; góc nhìn từ phía khuôn thành phẩm được bổ sung ở độ dày khuôn ép kim: chọn theo máy và hiệu ứng.

Khổ tấm nên chốt theo bản vẽ bố trí khuôn cộng phần dư cắt, thay vì mua khổ lẻ rồi hàn ghép. Cách cắt tấm lấy phôi mà không hỏng vùng làm khuôn có phân tích riêng ở cắt tấm Magie làm khuôn; nếu thuê ngoài cắt thì đối chiếu checklist ở nhận phôi cắt thuê.

Chọn tấm theo phương pháp gia công của xưởng

Cùng là tấm Magie, xưởng ăn mòn và xưởng khắc cơ có cách dùng khác nhau. Chọn tấm theo phương pháp chính của xưởng:

1. Ăn mòn hóa học: chọn tấm cảm quang, độ dày theo độ sâu nét cần; ưu tiên lô có hồ sơ để đối chiếu khi chỉnh công thức ăn mòn.
2. Khắc CNC: bề mặt cần đồng đều và tấm phải phẳng để gá đúng mốc gốc; dữ kiện cần gửi cho đơn vị khắc nằm ở tấm đồng cho khắc CNC — với Magie, cùng bộ câu hỏi về mốc và điểm đo.
3. Khắc laser: kiểm chứng trước độ sâu đạt được, vì yêu cầu đánh dấu khác với tạo chiều sâu khuôn.
4. Dùng cho letterpress hoặc khuôn đúc cao su: khổ và độ dày phải khớp khuôn đúc — xem tấm Magie letterpress và khuôn đúc cao su.
5. Chạy máy ép trục hoặc ép cuộn: tấm phải chịu được điều kiện tải khác máy ép phẳng — dữ kiện cần chốt ở phôi cho máy ép trục hoặc ép cuộn.

Ví dụ: một xưởng chủ yếu nhận đơn khuôn chữ và logo nhỏ cho thiệp. Xưởng chọn tấm cảm quang sẵn độ dày mỏng, cắt theo khổ vừa bàn phơi của mình; đơn đòi hỏi nét sâu hơn thì đặt tấm dày hơn thay vì ép cùng một độ dày cho mọi đơn. Kết quả: phần ăn mòn luôn đủ sâu cho nét, và tấm không bị bỏ dư.

Trường hợp hay nhầm khi mua: dùng luôn bản kẽm offset của bộ phận in làm phôi khuôn. Bản kẽm offset và phôi kẽm làm khuôn khác nhau về thành phần và bề mặt; phân biệt rõ hai loại để mua đúng nằm ở bản kẽm offset và phôi kẽm làm khuôn.

Câu hỏi thường gặp

Tấm Magie để làm khuôn khác gì tấm Magie chống cháy dùng trong xây dựng?

Khác hoàn toàn về thành phần và bề mặt. Tấm cho ngành khuôn được cán và xử lý bề mặt để nhận lớp cảm quang và ăn mòn đều; tấm vật liệu xây dựng không đáp ứng hai yêu cầu đó. Mua theo tên nhà sản xuất ngành in và quy cách, không mua theo tên gọi chung.

Nên mua tấm cảm quang sẵn hay tự phủ?

Xưởng mới hoặc đơn gián đoạn nên dùng tấm cảm quang sẵn để giảm biến số; xưởng chạy đều và đã quen hóa chất của mình có thể tự phủ để chủ động. Đánh giá đủ hai hướng ở so sánh tấm cảm quang sẵn và tự phủ.

Độ dày nào là “an toàn” nếu chưa rõ hiệu ứng?

Không có độ dày an toàn cho mọi trường hợp. Nếu chưa rõ, gửi bản vẽ và mô tả hiệu ứng để được tư vấn ngược; mua đậm hơn mức cần chỉ làm tấm nặng và tốn phần dư ăn mòn lâu hơn.

Tấm thừa từ đơn trước có dùng tiếp được không?

Được, nếu bảo quản khô và bề mặt chưa oxy hóa. Kiểm tra theo hướng dẫn ở phôi có dấu oxy hóa và bảo quản tấm Magie trước khi làm khuôn trước khi đưa vào quy trình.

Mua số lượng lớn cần chốt điều khoản gì?

Ngoài giá và thời gian, chốt điều khoản kỹ thuật: dung sai độ dày, khổ cắt, hồ sơ vật liệu theo lô và cách xử lý khi lô không đạt. Danh sách đầy đủ ở mua phôi kim loại số lượng lớn.

So sánh ba vật liệu phôi: Magie, kẽm và đồng

Ba vật liệu phôi phổ biến nhất cho khuôn ăn mòn và khắc, đặt cạnh nhau theo tiêu chí xưởng dùng để quyết định:

Ba cột không phải hạng nhất – nhì – ba, mà là ba vùng dụng: Magie cho tốc độ và nét mảnh trên máy ép phẳng; kẽm cho các kỹ thuật cần thời gian ăn mòn lâu hơn và khuôn ruy băng; đồng cho con đường khắc cơ. Phân tích từng vật liệu có ở phôi kẽm cho khuôn ăn mòn và phôi đồng làm khuôn; bảng đối chiếu đầy đủ ba vật liệu nằm ở so sánh phôi Magie, kẽm và đồng.

Một nguyên tắc khi duyệt vật liệu thay thế: không coi hai vật liệu là tương đương chỉ vì màu và độ dày giống nhau — quy trình duyệt phôi thay thế ở duyệt phôi thay thế đưa ra các điểm kiểm trước khi đổi.

Vì sao tấm Magie ăn mòn nhanh và cho nét đều

Câu hỏi này quyết định niềm tin vào vật liệu, nên đáng trả lời bằng cơ chế chứ không bằng khẩu hiệu.

Thứ nhất, phản ứng ăn mòn của Magie mạnh và đồng đều theo bề mặt. Kim loại hoạt động cao phản ứng nhanh với dung dịch axit; khi thành phần tấm đồng nhất, tốc độ ăn mòn gần như nhau tại mọi điểm trừ vùng được bảo vệ — vì vậy nền ăn mòn xuống đều, không loang lổ.

Thứ hai, lớp bảo vệ tạo biên rõ. Ranh giới giữa vùng cảm quang giữ lại và vùng trần ăn mòn quyết định vai nét; bề mặt tấm phẳng và lớp cảm quang đều khiến ranh giới này sắc, nét ăn mòn ra mới sắc nét theo.

Thứ ba, cấu trúc tấm mỏng nhẹ giúp toàn bộ chuỗi ổn định. Tấm nhẹ ít bị cong vênh khi gá, giữ phim và bề mặt áp sát trong phơi bản; mọi công đoạn trước đó ổn định thì nét sau ăn mòn mới đều. Với máy ép, khối lượng khuôn nhỏ cũng giảm tải lên gá khi chạy nhịp cao.

Cơ chế này cũng giải thích các thất bại thường gặp: oxy hóa bề mặt làm lớp bảo vệ bám không đều — xử lý theo phôi có dấu oxy hóa; bảo quản ẩm làm tấm xuống cấp trước cả khi dùng — xem bảo quản tấm Magie. Tức là phần lớn lỗi “vật liệu” thật ra là lỗi bảo quản và chuẩn bị.

Điều đáng nhấn mạnh cho xưởng mới: hai trong ba cơ chế trên phụ thuộc vào trạng thái bề mặt tấm lúc vào quy trình, không phải vào chất lượng gốc của vật liệu. Nói cách khác, cùng một lô tấm, xưởng giữ khô sạch và thao tác chuẩn sẽ ra nét đều; xưởng để tấm ẩm, phủ lớp cảm quang lên bề mặt đã oxy hóa sẽ ra nét loang. Khi có lỗi, kiểm tra chuỗi bảo quản và chuẩn bị trước khi kết luận vật liệu.

Checklist nhận tấm và đưa vào sản xuất

Khi tấm về tới xưởng, đi qua checklist trước khi cất vào kho:

1. Đối chiếu khổ và độ dày với đơn đặt hàng, đo thực tế ít nhất hai vị trí trên mỗi cạnh.
2. Soi bề mặt dưới ánh nghiêng: không vệt oxy hóa, không trầy sâu, không dầu bóng.
3. Kiểm mép cắt: không nứt mép, không biến dạng vùng dự kiến làm khuôn.
4. Đặt tấm phẳng trên mặt bàn chuẩn để soi cong vênh.
5. Ghi nhận lô lên tấm bằng cách đánh dấu vùng mép — quy cách ghi mà không chạm vùng gia công nằm ở đánh dấu nhiều phôi làm khuôn.

Bộ kiểm tra chuẩn hơn cho đầu vào nằm ở checklist kiểm tra tấm Magie khi nhận hàng; các giấy tờ nên yêu cầu theo lô được gom ở giấy tờ vật liệu phôi. Với lô mới của nhà cung cấp, chạy thử trước khi vào đơn thật — cách thiết kế tấm thử ở tấm thử theo lô phôi.

Sau khi vượt checklist, tính lượng mua theo kế hoạch sản xuất thay vì mua cảm tính: công thức ước lượng theo diện tích khuôn, phần dư và tỷ lệ làm lại có ở tính lượng tấm Magie cần mua.

Với xưởng mua theo đợt dài, hãy lưu lại kết quả của từng lô vào cùng một hồ sơ: khổ, độ dày đo thực tế, ngày nhận, hiện tượng nếu có và kết quả sau ăn mòn. Vài lô sau, hồ sơ này trở thành cơ sở để nhận ra sớm nhất khi nguồn vật liệu trượt quy cách — sớm hơn nhiều so với chờ lỗi hiện trên thành phẩm.

Áp dụng thực tế

Với xưởng cần tự ăn mòn, bắt đầu tại trang nguyên vật liệu in để đối chiếu tấm phôi, nhũ ép nóng, nhũ ép lạnh và dầu máy cho cùng một hệ khuôn. Nếu xưởng chưa muốn tự ăn mòn, con đường ngắn hơn là đặt khuôn ăn mòn thành phẩm; quyết định tự làm hay đặt ngoài được đặt cạnh nhau ở tự làm khuôn hay đặt khuôn.
